Hager Berker elektronische schakelaar 2-voudig voor A1/A8/C1/C8 (WDN2020)

Hager Berker WDN2020 Productdatablad

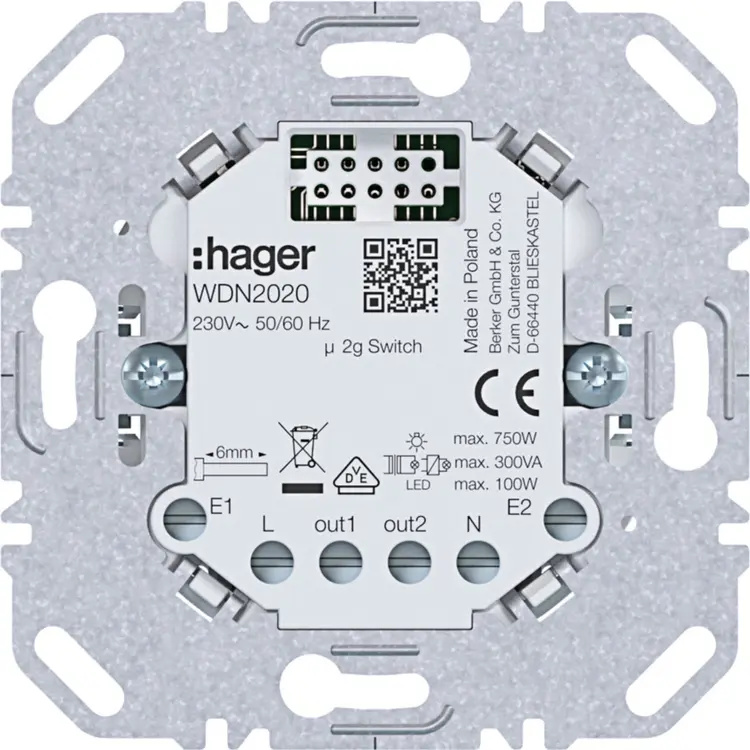

De Hager Berker WDN2020 is een elektronische schakelaar voor twee kanalen, uitgevoerd als relaisbasiselement voor lichtregeling. In combinatie met een geschikte applicatiemodule ontstaat een inbouwoplossing voor het schakelen van verlichting, met ondersteuning voor neveneenheden. Voor de series A.1, A.8, C.1 en C.8 is dit een passende basis voor een nette inbouwtoepassing.

Het basiselement is bedoeld voor montage in een inbouwdoos en werkt alleen samen met een aangesloten bedieningselement. Bedieningselement, wip en afdekraam worden apart aangeschaft en zijn noodzakelijk voor een correcte werking. Voor de installatie hoort een installatieautomaat met karakteristiek B volgens het aansluitschema te worden toegepast. Bij gebruik met transformatoren geldt daarnaast dat de primaire zijde afzonderlijk moet worden beveiligd en dat alleen veiligheidstransformatoren volgens EN 61558-2-6 worden gebruikt.

Let op: bedieningselement, wip en afdekraam dienen apart te worden aangeschaft. Dit is noodzakelijk voor een correcte werking. Alleen geschikt voor de series A.1/A.8/C.1/C.8.

Geschikte belastingen per kanaal

• Gloeilampen - 750W
• HV-halogeenlampen - 750W
• LV-halogeenlampen met elektronische transformatoren of dual-mode transformatoren - 300 VA
• NV-halogeenlampen met conventionele transformatoren - 300 VA
• LED-lampen 230 V (Retrofit LED) - 100W
• LED-lampen 230 V (Retrofit Filament LED) - 300W
