Hager Berker elektronische schakelaar 1-voudig voor A1/A8/C1/C8 (WDN2010)

Hager Berker WDN2010 Productdatablad

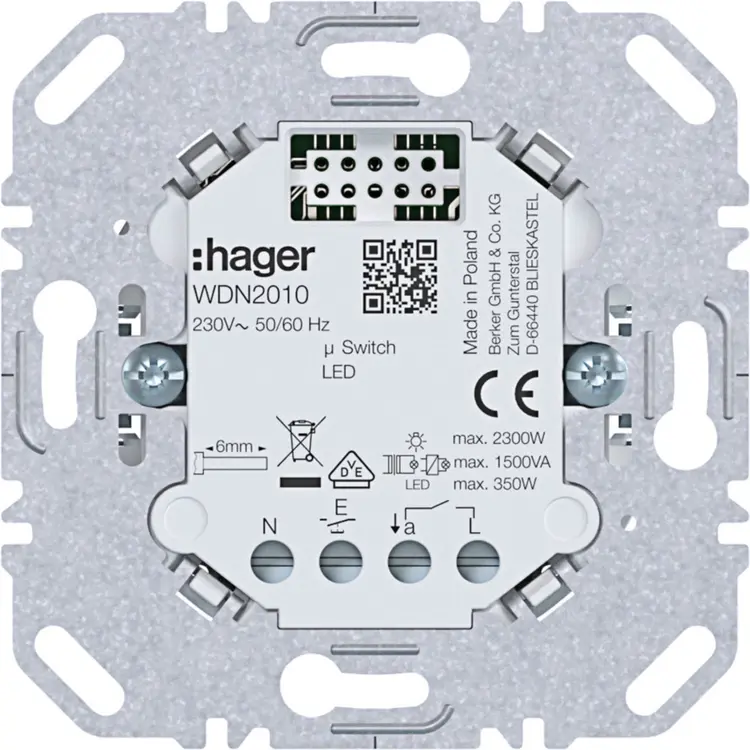

De Hager Berker WDN2010 is een elektronische schakelaar 1-voudig voor lichtregeling, uitgevoerd als relaisbasiselement. In combinatie met een geschikte applicatiemodule ontstaat een inbouwoplossing voor het schakelen van verlichting, met ondersteuning voor uitbreiding via neveneenheden.

Let op: bedieningselement, wip en afdekraam dienen apart te worden aangeschaft. Dit is noodzakelijk voor een correcte werking. Alleen geschikt voor de series A.1/A.8/C.1/C.8.

Eigenschappen

Het basiselement is bedoeld voor montage in een wanddoos en werkt alleen met een aangesloten bedieningselement. De bediening van het complete systeem verloopt via die module, zonder bedieningselement is gebruik niet mogelijk. Voor de installatie hoort een installatieautomaat met karakteristiek B volgens het aansluitschema te worden toegepast.

Bij toepassingen met transformatoren geldt dat de primaire zijde afzonderlijk moet worden beveiligd en dat alleen veiligheidstransformatoren volgens EN 61558-2-6 worden gebruikt. Voor neveneenheden met bewegingsmelder gelden aanvullende voorwaarden, waardoor de opbouw gericht blijft op een gecontroleerde en veilige schakelfunctie.

Geschikte belastingen

• Gloeilampen - 2300W
• HV-halogeenlampen - 2300W
• LV-halogeenlampen met elektronische transformatoren of dual-mode transformatoren - 1500 VA
• NV-halogeenlampen met conventionele transformatoren - 1500 VA
• LED-lampen 230 V (Retrofit LED) - 350W
• LED-lampen 230 V (Retrofit Filament LED) - 500W

Gemengde belastingen zijn mogelijk tot aan de laagste maximale belasting.
