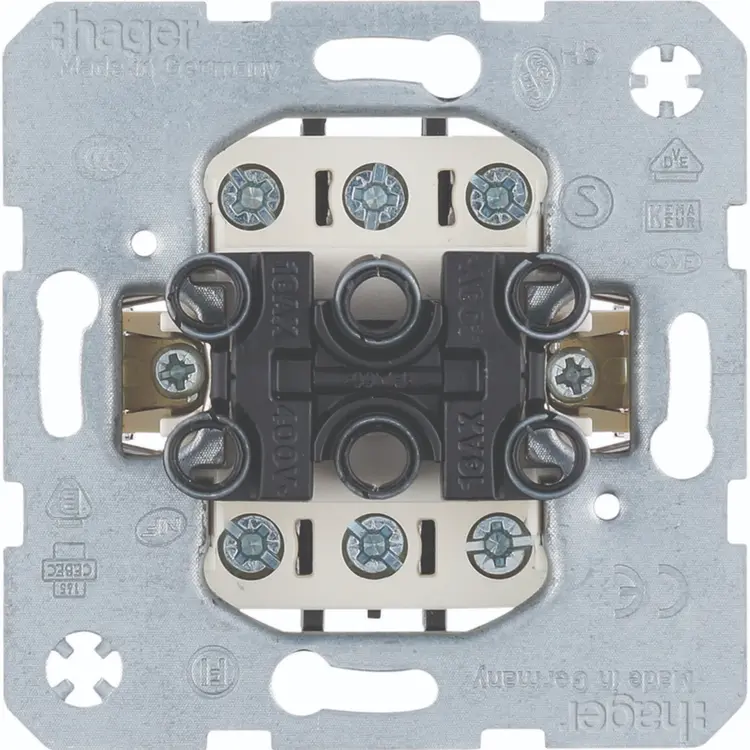

Hager Berker drievoudige uitschakelaar 3 x 1-polig 16A met spreidklemmen (WDE633023)
Productomschrijving
Hager Berker WDE633023 Productdatablad
Hager Berker drievoudige uitschakelaar (3 x 1 polig), 16 A, niet geschikt voor wisselschakelingen. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met drievoudige schakelwip en afdekraam.
Toepassingen:
- Enkelpolige schakeling: 3 x bruin (fase), 3 x zwart (schakeldraad)
Een 3-voudige uitschakelaar bestaat uit drie afzonderlijke enkelpolige schakelaars in één behuizing. De bediening is gescheiden, waardoor u drie verlichtingspunten onafhankelijk van elkaar kunt in- en uitschakelen.
De 3-voudige uitschakelaar heeft zes aansluitingen:
- De 3 bruine fasedraden worden aangesloten op de klemmen met de markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere drie aansluitingen zijn voor de schakeldraden (zwart) die naar de drie lichtpunten gaan.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 400 Volt (V) |
| Montagewijze | Opbouw |
| Samenstelling | Modulair element voor schakelmateriaal |
| Bedieningswijze | Wip / drukker |
| Kleur | Overig |
| Halogeenvrij | Ja |
| Met montageplaat | Nee |
| Aansluitwijze | Schroefklem |
| Verlichting | Optioneel |
| Oppervlaktebescherming | Onbehandeld |
| Inbouwdiepte | 32 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Terugmeldcontact | Nee |
| Materiaalkwaliteit | Overig |
| Type verlichting | LED uitwisselbaar |
| Materiaal | Overig |
| Bevestigingswijze | Schroefbevestiging |
| Type schakeling | Uitschakelaar 3x1-polig |
| Aantal wippen | 3 |
| Opdruk/indicatie | Geen |
| RAL-nummer (vergelijkbaar) | 7035 |
| Schakelstroom voor fluorescentielampen | 16 Schakelstroom voor fluorescentielampen (AX) |
| Drukvlakschakelaar | Nee |
| Slagvastheid | IK07 |
| Wasmachineschakelaar | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Schakelmateriaalbreedte | 71 Millimeter (mm) |
| Schakelmateriaalhoogte | 71 Millimeter (mm) |
| Schakelmateriaaldiepte | 42 Millimeter (mm) |
| Tekstveld/beschrijvingsvlak | Nee |
| Functie verlichting | Controle (instand) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 35 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Kleur schakelelement | Overig |
| Verwarmingsschakelaar | Nee |
| Schakelmateriaaldiameter | 100 Millimeter (mm) |
| Antibacteriële behandeling | Nee |
| In overeenstemming met UK Building Regulations Part M | Nee |
| 633023 |
