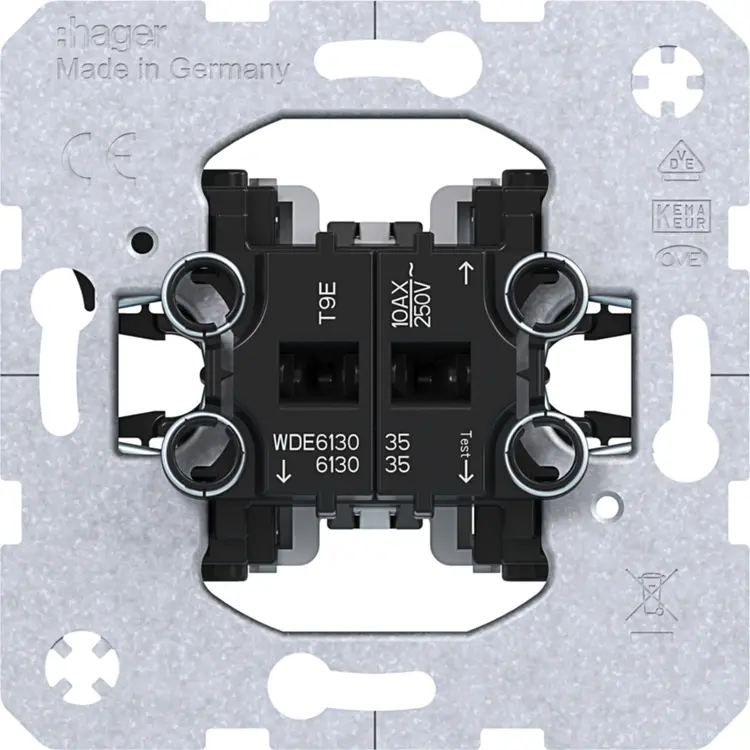

Hager Berker serieschakelaar 10A (WDE613035)
Productomschrijving
Hager Berker WDE613035 Productdatablad
Hager Berker serieschakelaar, 10 A, voor het schakelen van twee afzonderlijke lichtpunten vanaf één plek. Niet geschikt voor wissel-/hotelschakelingen. Zonder klauwbevestiging (spreidklemmen). Afdekken met dubbele schakelwip en afdekraam.
Toepassingen:
- Serieschakeling, 1 x bruin (fase), 2 x zwart (schakeldraad)
Een serieschakelaar is eigenlijk twee enkelpolige schakelaars in één behuizing. De bediening is gescheiden, waardoor u twee verlichtingspunten onafhankelijk van elkaar kunt in- en uitschakelen. De voeding (fasedraad) wordt intern doorgelust, zodat slechts één fasedraad hoeft te worden aangesloten.
De serieschakelaar heeft drie aansluitingen:
- De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere twee aansluitingen zijn voor de schakeldraden (zwart) die naar de twee lichtpunten gaan.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 250 Volt (V) |
| Montagewijze | Opbouw |
| Samenstelling | Modulair element voor schakelmateriaal |
| Bedieningswijze | Wip / drukker |
| Kleur | Overig |
| Halogeenvrij | Ja |
| Met montageplaat | Nee |
| Aansluitwijze | Steekklem |
| Verlichting | Optioneel |
| Oppervlaktebescherming | Onbehandeld |
| Inbouwdiepte | 31 Millimeter (mm) |
| Nom. (meet)stroom | 10 Ampère (A) |
| Terugmeldcontact | Nee |
| Materiaalkwaliteit | Overig |
| Type verlichting | LED uitwisselbaar |
| Materiaal | Kunststof |
| Bevestigingswijze | Schroefbevestiging |
| Type schakeling | Serieschakelaar |
| Aantal wippen | 2 |
| Opdruk/indicatie | Geen |
| RAL-nummer (vergelijkbaar) | 7035 |
| Schakelstroom voor fluorescentielampen | 10 Schakelstroom voor fluorescentielampen (AX) |
| Drukvlakschakelaar | Nee |
| Slagvastheid | IK07 |
| Wasmachineschakelaar | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Schakelmateriaalbreedte | 70,8 Millimeter (mm) |
| Schakelmateriaalhoogte | 70,8 Millimeter (mm) |
| Schakelmateriaaldiepte | 41,6 Millimeter (mm) |
| Tekstveld/beschrijvingsvlak | Nee |
| Functie verlichting | Controle (instand) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 35 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Kleur schakelelement | Overig |
| Verwarmingsschakelaar | Nee |
| Schakelmateriaaldiameter | 100 Millimeter (mm) |
| Antibacteriële behandeling | Nee |
| In overeenstemming met UK Building Regulations Part M | Nee |
