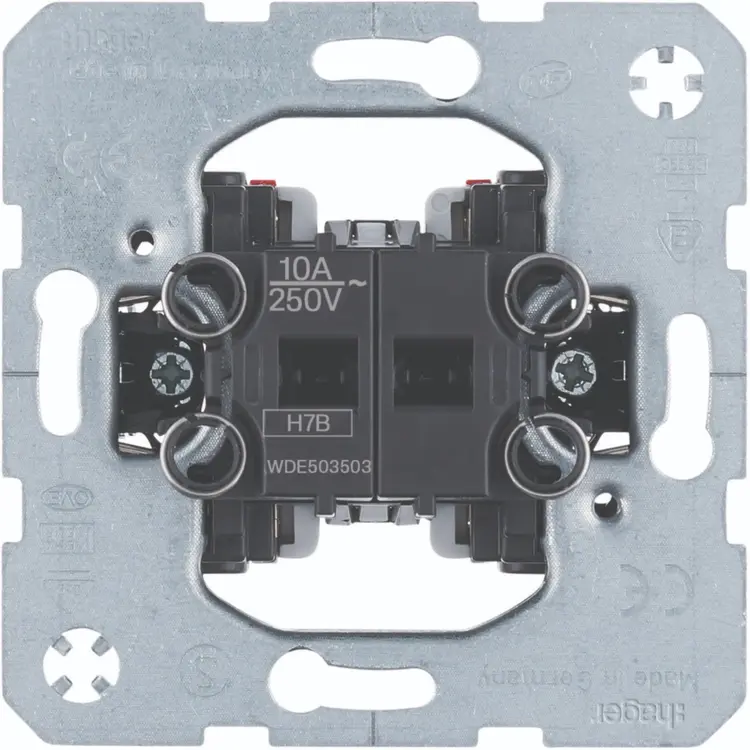

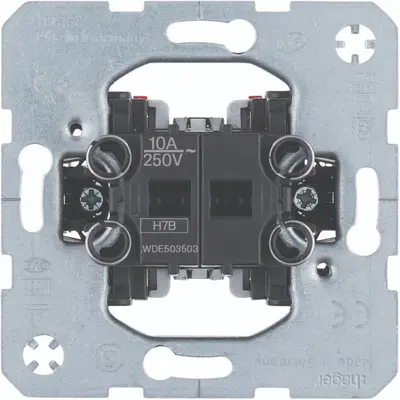

Hager Berker serie pulsdrukker 2x maakcontact 2x ingang 10A met spreidklemmen (WDE503503)
Productomschrijving
Hager Berker WDE503503 Productdatablad
Hager Berker tweevoudige impulsdrukker (seriepulsdrukker) met twee maakcontacten en gescheiden ingangen, 10 A. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met dubbele schakelwip en afdekraam.
Toepassingen:
- Twee afzonderlijke korte signalen versturen (bijv. naar impulsrelais of domoticasystemen): 2 x bruin (fase), 2 x zwart (schakeldraden)
De pulsdrukker heeft vier aansluitingen:
- De bruine fasedraden worden aangesloten op de klemmen met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere twee aansluitingen zijn voor de schakeldraden (meestal zwart) die elk naar een afzonderlijk systeem of relais gaan.
Een pulsdrukker (drukcontact) geeft enkel een kort impuls om apparaten, relais of domoticasystemen aan te sturen. Voor gewone aan/uit-schakelingen, zoals verlichting, wordt een gewone schakelaar gebruikt.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 250 Volt (V) |
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Wip |
| Kleur | Overig |
| Model | Serie drukcontact |
| Halogeenvrij | Ja |
| Aansluitwijze | Steekklem |
| Opdruk | Geen |
| Oppervlaktebescherming | Onbehandeld |
| Met signaallamp | Nee |
| Nom. (meet)stroom | 10 Ampère (A) |
| Tekstveld/beschrijvingsvlak | Nee |
| Terugmeldcontact | Nee |
| Materiaalkwaliteit | Overig |
| Aantal polen | 1 |
| Materiaal | Overig |
| Bevestigingswijze | Klauw- / schroefbevestiging |
| Aantal wippen | 2 |
| Met verlichting | Nee |
| RAL-nummer (vergelijkbaar) | 7035 |
| Werkingsprincipe | Elektromechanisch |
| Slagvastheid | IK07 |
| Met lichtbron | Nee |
| Transparant | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 2 |
| Aantal contacten als wisselcontact | 0 |
| Schakelmateriaalbreedte | 71 Millimeter (mm) |
| Schakelmateriaalhoogte | 71 Millimeter (mm) |
| Schakelmateriaaldiepte | 41,6 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 35 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Aantal draaiende contacten | 0 |
| Contactloze uitvoering | Nee |
| Antibacteriële behandeling | Nee |
| 503503 |
