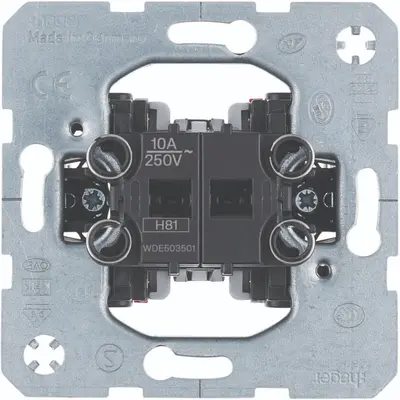

Hager Berker serie pulsdrukker verbreekcontact en maakcontact 2x ingang 10A met spreidklemmen (WDE503501)

Hager Berker WDE503501 Productdatablad

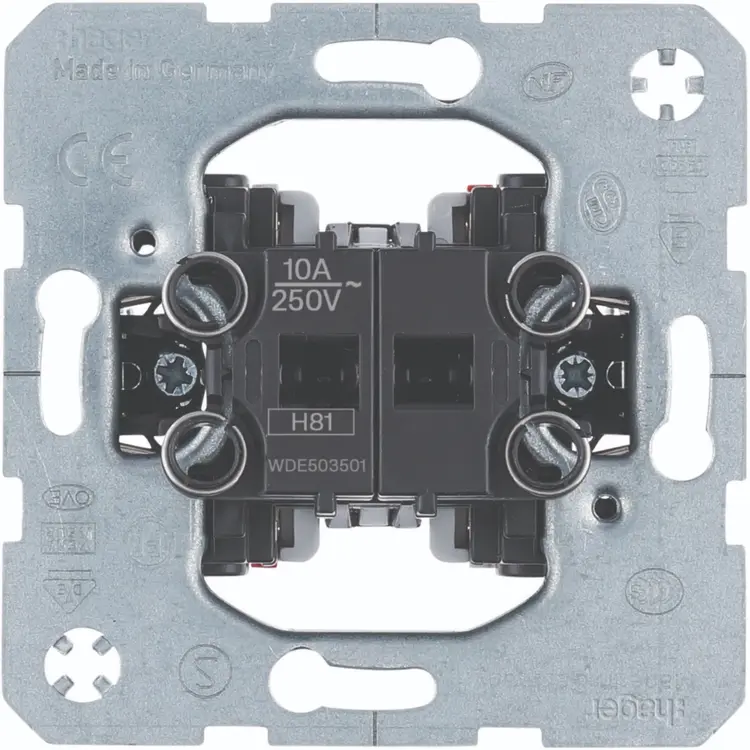

Hager Berker tweevoudige impulsdrukker (seriepulsdrukker) met één maakcontact en één verbreekcontact, gescheiden ingangen, 10 A. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met een dubbele schakelwip en afdekraam.

De contacten worden bediend via twee afzonderlijke knoppen: de ene knop sluit het maakcontact (NO), de andere knop opent het verbreekcontact (NC). Zo kun je beide functies onafhankelijk van elkaar bedienen. Geschikt voor besturingen, domotica en relais-techniek waar zowel een maak- als een verbreekfunctie nodig is.

Toepassingen:
- Een systeem een puls geven én een ander systeem juist onderbreken, met gescheiden bediening.

Deze pulsdrukker heeft 4 aansluitingen:
- Twee klemmen voor het maakcontact (NO): bruine fasedraad en een schakeldraad (meestal zwart) naar het apparaat of systeem dat aangestuurd moet worden.
- Twee klemmen voor het verbreekcontact (NC): bruine fasedraad en een schakeldraad (meestal zwart) naar de besturing of het apparaat dat in rust actief moet zijn.
De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).

Een pulsdrukker (drukcontact) geeft uitsluitend een korte impuls om apparaten, relais of domoticasystemen aan te sturen. Voor gewone aan/uit-schakelingen, zoals verlichting, wordt een gewone schakelaar gebruikt.
