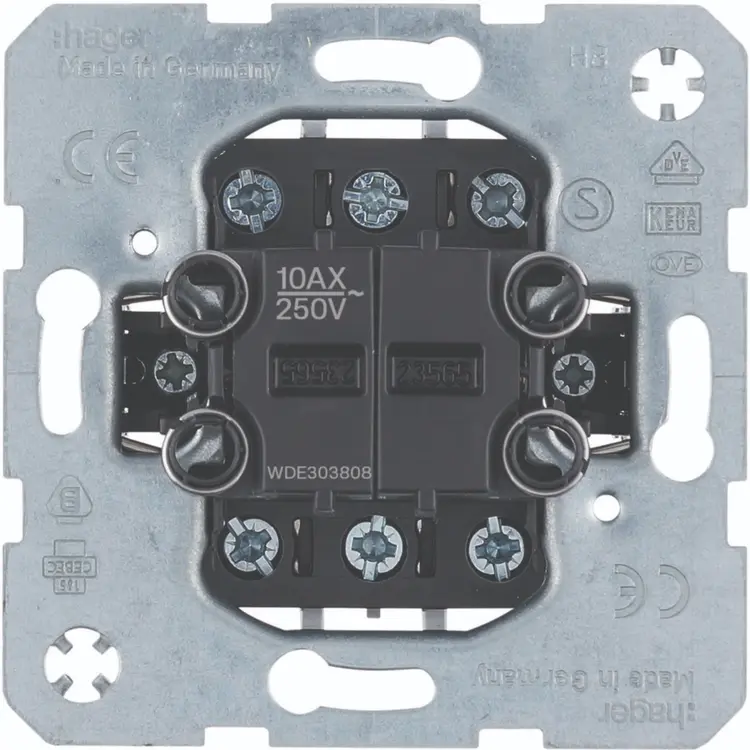

Hager Berker wissel-wisselschakelaar 10A met spreidklemmen (WDE303808)

Hager Berker WDE303808 Productdatablad

Hager Berker wissel-wisselschakelaar (2-voudige wisselschakelaar), geschikt voor hotelschakelingen, 10 A. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met schakelwip en afdekraam.

Toepassingen:
- Enkelpolige schakeling: per lichtpunt 1 × bruin (fase) en 1 × zwart (schakeldraad)
- Dubbele wisselschakeling: per lichtpunt 1 × bruin (fase) en 2 × zwart (schakeldraden)

Een wissel-wisselschakelaar is in feite een dubbele wisselschakelaar: twee wisselschakelaars in één behuizing. Daarmee kunnen twee afzonderlijke lichtpunten vanaf één of meerdere locaties aan- en uitgeschakeld worden, bijvoorbeeld in een woonkamer met twee groepen verlichting.

De wissel-wisselschakelaar heeft zes aansluitingen:
- Per schakelaar wordt de bruine fasedraad aangesloten op de klem met markering ‘L’ of ‘P’ (soms aangeduid met een kleur).
- De overige aansluitingen zijn voor de schakeldraden (meestal zwart) die doorlopen naar de tweede wisselschakelaar (per lichtpunt).
- Bij de tweede wisselschakelaar komen deze schakeldraden op de onderste klemmen, terwijl de draad naar de lamp op de gemarkeerde klem wordt aangesloten.

Tip: markeer de draden naar de lamp altijd met een stukje tape of krimpkous. Zo zijn ze later eenvoudig te herkennen bij eventuele demontage.
