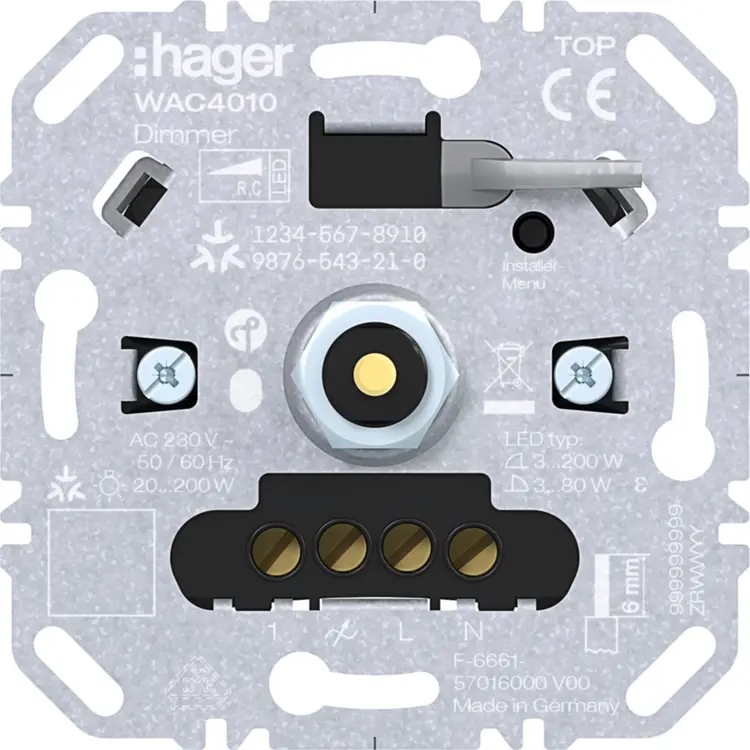

Hager Berker universele LED-dimmer Matter koppelbaar 3-100 watt (WAC4010)

Hager Berker WAC4010 Productdatablad

Hager Berker WAC4010 dimmer handleiding

De Hager Berker WAC4010 is een universele Matter-LED-dimmer voor het schakelen en dimmen van verlichting. Het aansluitvermogen is afhankelijk van het type verlichting en het gekozen dimprincipe. Dit inbouwbasiselement combineert lokale draaiknopbediening met bediening via een compatibel smart home-systeem. Zo regelt u de verlichting aan de wand of via een app, spraakassistent of automatisering.

Lichtregeling naar uw voorkeur

Met een korte druk op de regelknop schakelt u het licht in of uit. Door te draaien past u de helderheid aan. De dimmer kan inschakelen op de laatst gebruikte lichtstand of op een permanent opgeslagen inschakelhelderheid. De lampbesparende softstart zorgt ervoor dat de verlichting geleidelijk inschakelt.

U kunt zowel de minimale als de maximale helderheid instellen. Daarmee stemt u het dimbereik af op de aangesloten verlichting, bijvoorbeeld wanneer een lamp in het onderste of bovenste bereik flikkert. Voor niet-dimbare lampen is een afzonderlijke schakelmodus beschikbaar: de dimmer schakelt deze dan alleen in en uit.

Matter via Thread

Het apparaat is Matter-gecertificeerd en communiceert via Thread, een energiezuinig draadloos netwerkprotocol. Integratie is mogelijk in Matter-ondersteunende smart home-systemen, zoals Apple Home, Google Home, Amazon Alexa en Samsung SmartThings. Welke functies u kunt gebruiken, hangt af van het gekozen systeem.

Voor de draadloze netwerkverbinding is een Thread Border Router nodig. Deze vormt de verbinding met het smart home-systeem en is daar doorgaans al in geïntegreerd. De eerste koppeling verloopt via Bluetooth Low Energy en de app van uw smart home-systeem op een smartphone of tablet. Updates kunnen eveneens via smart home-apps worden uitgevoerd. Bewaar de meegeleverde QR-codesticker: die is nodig om het apparaat later opnieuw te koppelen zonder de afdekking te verwijderen.

Afstemming op de aangesloten lampen

De dimmer ondersteunt faseaansnijding en faseafsnijding: twee dimprincipes waarmee het vermogen naar de lamp wordt geregeld. Het passende principe wordt automatisch of handmatig ingesteld. Als het schakel- of dimgedrag na de automatische instelling niet naar wens is, zijn aanvullende LED-instellingen en een fijnafstelling van de helderheidsgrenzen beschikbaar. Na iedere wijziging die invloed heeft op de belasting, moet deze opnieuw worden afgesteld.

Het dimresultaat kan per LED-lamp verschillen. Controleer daarom of uw lamp dimbaar is en welk dimprincipe deze ondersteunt. De dimmer heeft elektronische kortsluitbeveiliging en oververhittingsbeveiliging. Een instelbare status-LED kan onder meer als oriëntatielampje dienen of de toestand van de aangesloten verlichting weergeven.

Aansluitvermogen

Het aansluitvermogen bij een omgevingstemperatuur van 25 °C is afhankelijk van de aangesloten verlichting en de instelling van de dimmer:

• Gloeilampen en hoogspanningshalogeenlampen: 20-200 W bij automatische instelling of faseafsnijding en 20-150 W bij faseaansnijding.
• Elektronische transformatoren met laagspanningshalogeenlampen: 20-150 VA bij automatische instelling of faseaansnijding en 20-200 VA bij faseafsnijding.
• Hoogspannings-LED-lampen: 3-30 W bij automatische instelling of faseaansnijding en 3-200 W bij faseafsnijding.
• Elektronische LED-voorschakelapparaten met LED-lampen: 20-100 W bij automatische instelling of faseaansnijding en 20-200 W bij faseafsnijding.

Inbouw en benodigde afwerking

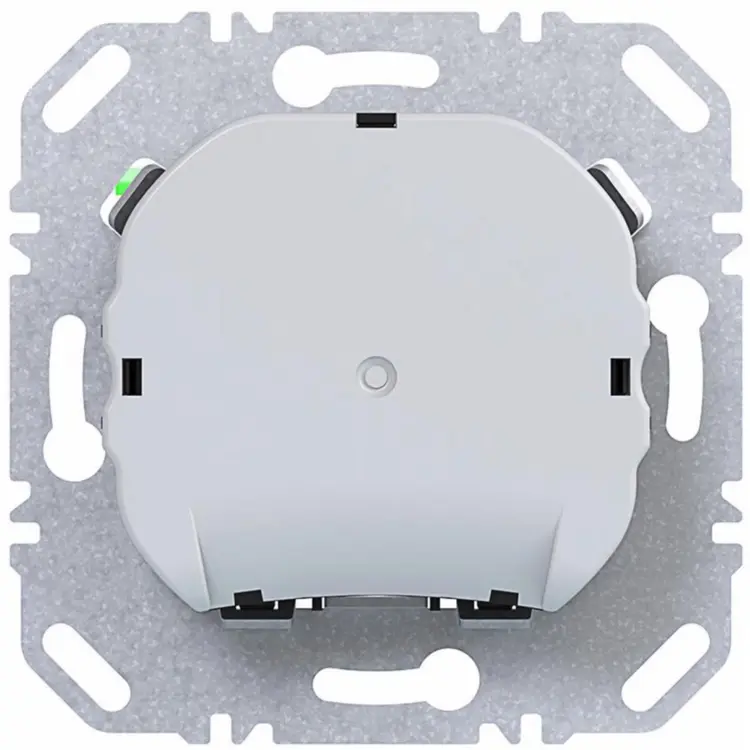

Het basiselement is bedoeld voor montage in een inbouwdoos conform DIN 49073, met een minimale inbouwdoosdiepte van 32 mm. De aansluiting gebeurt met schroefklemmen en de bevestiging met schroeven. Het afdekraam en de knop zijn niet inbegrepen en zijn daarnaast nodig voor de complete bediening en afwerking. De bevestigingsmoer voor het middenstuk wordt meegeleverd.

Aansluiten zonder nuldraad is mogelijk. Daarbij geldt een minimale belasting van 50 W, behalve voor hoogspannings-LED-lampen. Houd bij de keuze van de belasting ook rekening met vermogensvermindering bij hogere omgevingstemperaturen, inbouw in hout of gipsplaat en montage in een meervoudige combinatie.

De dimmer heeft beschermingsgraad IP20 en is uitsluitend bestemd voor gebruik binnenshuis, zonder druppelend of sproeiend water. Laat de installatie uitvoeren door een elektricien. Ook wanneer de verlichting is uitgeschakeld, is de aangesloten belasting niet elektrisch van het lichtnet gescheiden.
