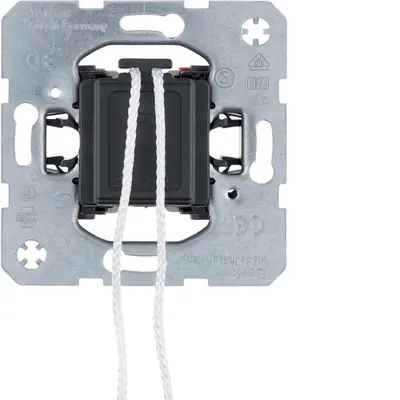

Berker trekschakelaar wissel 10A (613966)

Hager Berker 613966 Productdatablad

Hager Berker standaard 1-polige trek-wisselschakelaar, geschikt voor een enkelpolige schakeling of een wissel-/hotelschakeling. 10 A. Zonder klauwbevestiging (spreidklemmen). Afdekken met centraalplaat en afdekraam. Voor oriëntatie- of controleverlichting kan lampje 1675 worden gebruikt. Let op: bij controleverlichting moet de nuldraad worden aangesloten.

Toepassingen:
- Enkelpolige schakeling: 1 x bruin (fase), 1 x zwart (schakeldraad)
- Wisselschakeling: 1 x bruin (fase), 2 x zwart of 3 x zwart (afhankelijk van plaats in de schakeling)

Een wisseltrekschakelaar wordt vaak toegepast in de slaapkamer, bijvoorbeeld boven het bed, om verlichting vanaf twee plaatsen te kunnen bedienen. Dit wordt een wisselschakeling genoemd.

De wisselschakelaar heeft drie aansluitingen:
- De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere twee aansluitingen zijn voor de schakeldraden (meestal zwart) die naar de tweede wisselschakelaar gaan.
- Bij de tweede wisselschakelaar komen deze schakeldraden op de onderste klemmen, en de draad naar de lamp komt op de gemarkeerde klem.

Tip: markeer de draad die naar de lamp gaat altijd met een stukje tape of krimpkous. Zo is deze eenvoudig te herkennen bij eventuele demontage.
