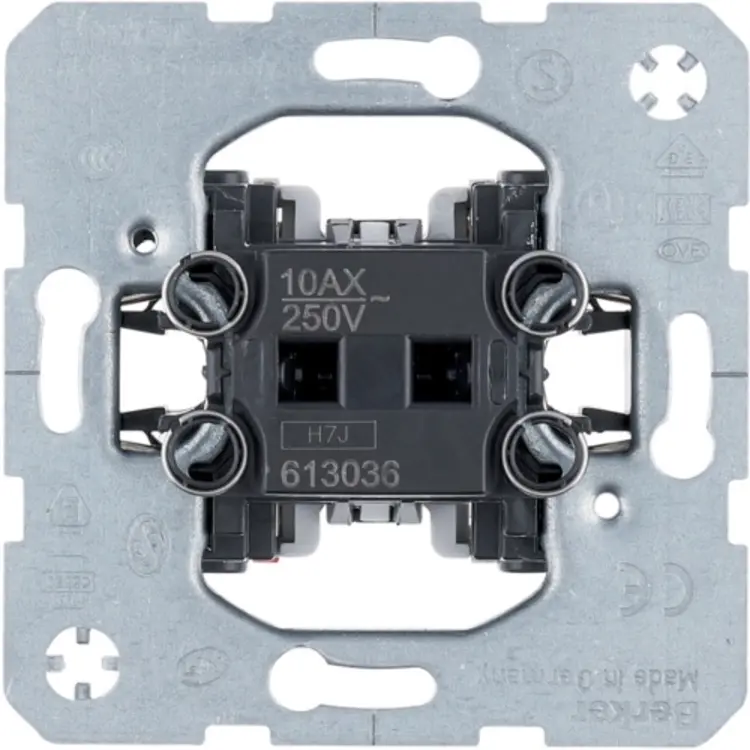

Berker wisselschakelaar 10A (613036)

Hager Berker 613036 Productdatablad

Hager Berker standaard 1-polige wisselschakelaar, geschikt voor een enkelpolige schakeling of een wissel-/hotelschakeling. 10 A. Zonder klauwbevestiging (spreidklemmen). Afdekken met schakelwip en afdekraam. Voor oriëntatie- of controleverlichting kan lampje 1675 worden gebruikt. Let op: bij controleverlichting moet de nuldraad worden aangesloten.

Toepassingen:
- Enkelpolige schakeling: 1 x bruin (fase), 1 x zwart (schakeldraad)
- Wisselschakeling: 1 x bruin (fase), 2 x zwart of 3 x zwart (afhankelijk van plaats in de schakeling)

Een wisselschakelaar wordt gebruikt wanneer verlichting vanaf twee locaties aan- en uitgeschakeld moet kunnen worden, bijvoorbeeld in een gang of op een overloop. Dit noemen we een wisselschakeling.

De wisselschakelaar heeft drie aansluitingen:
- De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere twee aansluitingen zijn voor de schakeldraden (meestal zwart) die naar de tweede wisselschakelaar gaan.
- Bij de tweede wisselschakelaar komen deze schakeldraden op de onderste klemmen, en de draad naar de lamp komt op de gemarkeerde klem.

Tip: markeer de draad die naar de lamp gaat altijd met een stukje tape of krimpkous. Zo is deze eenvoudig te herkennen bij eventuele demontage.
