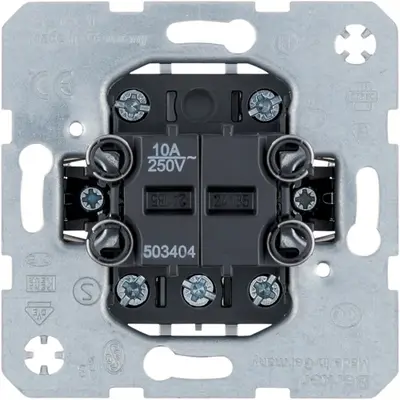

Berker serie pulsdrukker 4x maakcontact 1x ingang 10A met spreidklemmen (503404)

Hager Berker 503404 Productdatablad

Hager Berker tweevoudige impulsdrukker (groepen-serie-pulsdrukker) met vier maakcontacten, een gemeenschappelijke ingang en nulstand, 10 A.
Ook te gebruiken als jaloezie-seriepulsdrukker. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met dubbele schakelwip (bijv. met pijlsymbolen) en afdekraam.

Toepassingen:
- Vier afzonderlijke korte signalen versturen (bijv. naar impulsrelais, domoticasystemen of jaloezieën): 1 x bruin (fase), 4 x zwart (schakeldraden)

De pulsdrukker heeft vijf aansluitingen:
- De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De andere vier aansluitingen zijn voor de schakeldraden (meestal zwart) die elk naar een afzonderlijk systeem of relais gaan.

Een pulsdrukker (drukcontact) geeft enkel een kort impuls om apparaten, relais of domoticasystemen aan te sturen. Voor gewone aan/uit-schakelingen, zoals verlichting, wordt een gewone schakelaar gebruikt. Bij gebruik voor jaloezieën of rolluiken moet de knop ingedrukt gehouden worden totdat de zonwering volledig omhoog of omlaag is.
