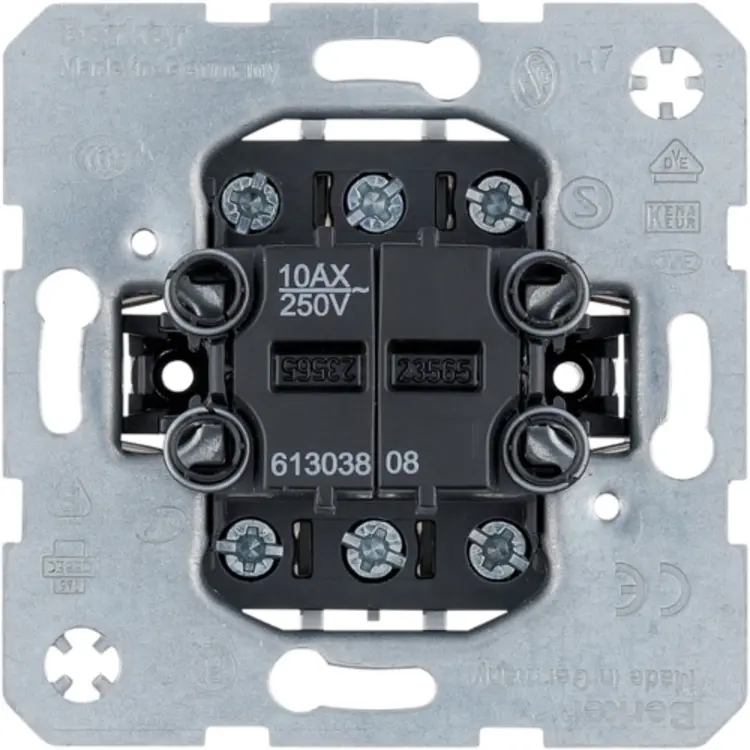

Berker wissel-wisselschakelaar 10A (61303808)

Productomschrijving
Hager Berker 61303808 Productdatablad
Hager Berker wissel-wisselschakelaar (2-voudige wisselschakelaar), geschikt voor hotelschakelingen, 10 A. Zonder klauwbevestiging (spreidklemmen). Afdekken met schakelwip en afdekraam.
Toepassingen:
- Enkelpolige schakeling: per lichtpunt 1 × bruin (fase) en 1 × zwart (schakeldraad)
- Dubbele wisselschakeling: per lichtpunt 1 × bruin (fase) en 2 × zwart (schakeldraden)
Een wissel-wisselschakelaar is in feite een dubbele wisselschakelaar: twee wisselschakelaars in één behuizing. Daarmee kunnen twee afzonderlijke lichtpunten vanaf één of meerdere locaties aan- en uitgeschakeld worden, bijvoorbeeld in een woonkamer met twee groepen verlichting.
De wissel-wisselschakelaar heeft zes aansluitingen:
- Per schakelaar wordt de bruine fasedraad aangesloten op de klem met markering ‘L’ of ‘P’ (soms aangeduid met een kleur).
- De overige aansluitingen zijn voor de schakeldraden (meestal zwart) die doorlopen naar de tweede wisselschakelaar (per lichtpunt).
- Bij de tweede wisselschakelaar komen deze schakeldraden op de onderste klemmen, terwijl de draad naar de lamp op de gemarkeerde klem wordt aangesloten.
Tip: markeer de draden naar de lamp altijd met een stukje tape of krimpkous. Zo zijn ze later eenvoudig te herkennen bij eventuele demontage.
Technische specificaties
Specificatie | Waarde |
---|---|
Nom. spanning | 250 Volt (V) |
Montagewijze | Inbouw (stucwerk) |
Samenstelling | Basiselement |
Bedieningswijze | Wip / drukker |
Halogeenvrij | Ja |
Met montageplaat | Nee |
Aansluitwijze | Schroefklem |
Oppervlaktebescherming | Overig |
Inbouwdiepte | 31 Millimeter (mm) |
Nom. (meet)stroom | 10 Ampère (A) |
Terugmeldcontact | Nee |
Materiaalkwaliteit | Overig |
Materiaal | Overig |
Bevestigingswijze | Schroefbevestiging |
Type schakeling | Wissel- / wisselschakelaar |
Aantal wippen | 2 |
Schakelstroom voor fluorescentielampen | 10 Schakelstroom voor fluorescentielampen (AX) |
Drukvlakschakelaar | Nee |
Slagvastheid | IK06 |
Uitvoering oppervlakte | Niet van toepassing |
Geschikt voor beschermingsgraad (IP) | IP20 |
Schakelmateriaalbreedte | 70,9 Millimeter (mm) |
Schakelmateriaalhoogte | 70,9 Millimeter (mm) |
Schakelmateriaaldiepte | 41,6 Millimeter (mm) |
Tekstveld/beschrijvingsvlak | Nee |
Met IFTTT ondersteuning | Nee |
Min. diepte van de inbouwdoos | 35 Millimeter (mm) |
Compatible met Apple HomeKit | Nee |
Compatible met Google Assistant | Nee |
Compatible met Amazon Alexa | Nee |
Verwarmingsschakelaar | Nee |
Antibacteriële behandeling | Nee |
