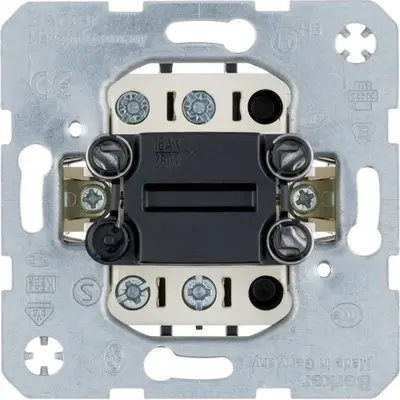

Berker 2-polige uitschakelaar 16A met spreidklemmen (303212)

Hager Berker 303212 Productdatablad

Hager Berker tweepolige uitschakelaar, 16 A. Alleen te combineren met een schakelwip met opdruk ‘0’. Voor het gelijktijdig schakelen van fase en nul, bijvoorbeeld voor badkamer- of buitenverlichting. Niet geschikt voor wisselschakelingen. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met schakelwip en afdekraam.

Toepassingen:
- Tweepolige schakeling: 1 x bruin (fase), 2 x blauw (nul), 1 x zwart (schakeldraad)

Een tweepolige schakelaar schakelt niet alleen de fase (bruin), maar ook de nul (blauw). Hierdoor wordt de volledige spanning uitgeschakeld, wat de veiligheid verhoogt. Dit type schakelaar wordt vaak toegepast op vochtige locaties, zoals in badkamers of bij buitenverlichting, waar extra veiligheid gewenst is. Daarnaast kan de schakelaar eenvoudig worden uitgebreid tot controle-schakelaar met het lampje 160002.

De tweepolige schakelaar heeft vier aansluitingen:
- De bruine fasedraad (in) wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De zwarte schakeldraad (uit, naar de lamp) wordt aangesloten op de tegenoverliggende klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De blauwe nuldraad (in) wordt aangesloten op de klem met markering ‘N’ (of met een blauwe kleur).
- De blauwe nuldraad (uit, naar de lamp) wordt aangesloten op de tegenoverliggende klem met markering ‘N’ (of met een blauwe kleur).
