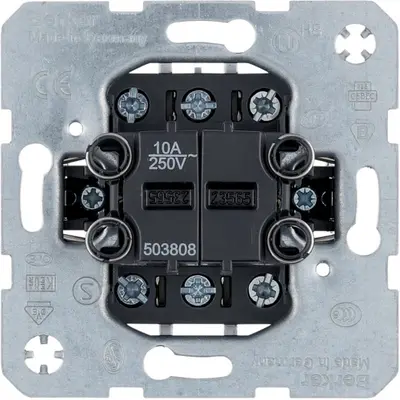

Berker serie pulsdrukker 2x wisselcontact 10A met spreidklemmen (503808)

Hager Berker 503808 Productdatablad

Hager Berker tweevoudige impulsdrukker (seriepulsdrukker) met 2x wisselcontact (je wisselt tussen maak- en verbreekcontact), 10 A. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met een dubbele schakelwip en afdekraam.

Een tweevoudige pulsdrukker heeft twee drukknoppen, elk met een eigen wisselcontact. Dit betekent dat je per knop twee circuits afwisselend kunt aansturen: in rust het ene, bij indrukken kort het andere.
De pulsdrukker is flexibel toepasbaar in besturingen, domotica en relais-techniek waar zowel een maak- als verbreekfunctie nodig is. Handig wanneer een systeem een puls nodig heeft én tegelijkertijd een ander signaal moet worden onderbroken of doorgegeven.

Elke drukknop heeft 3 aansluitingen:
- C (common / gemeenschappelijk): hier sluit je meestal de bruine fasedraad op aan*
- NO (normaal open / maakcontact): schakeldraad (meestal zwart) naar het apparaat of systeem dat aangestuurd moet worden.
NC (normaal gesloten / verbreekcontact): schakeldraad (meestal zwart) naar de besturing of het apparaat dat in rust actief moet zijn.

In rust is C verbonden met NC. Bij indrukken schakelt C kort naar NO en springt daarna automatisch weer terug.

* Soms wordt de pulsdrukker gebruikt in een stuurcircuit met laagspanning (bijv. 12V of 24V), zoals in domotica of gebouwbeheersystemen. In dat geval is C niet de 230V-fase, maar de gemeenschappelijke aansluiting van het stuurcircuit.

Een pulsdrukker (drukcontact) geeft enkel een kort impuls om apparaten, relais of domoticasystemen aan te sturen. Voor gewone aan/uit-schakelingen, zoals verlichting, wordt een gewone schakelaar gebruikt.
