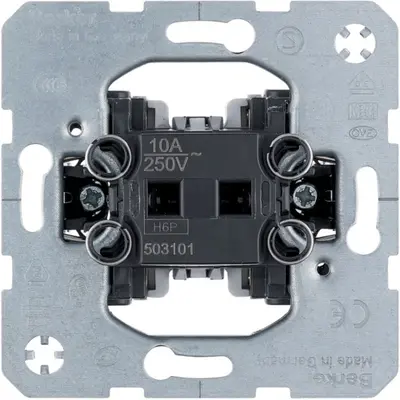

Berker pulsdrukker maakcontact 2 separate meldcontacten 10A met spreidklemmen (503101)

Hager Berker 503101 Productdatablad

Hager Berker enkelvoudige impulsdrukker met 1 maakcontact en 2 separate meldcontacten, 10 A. Voorzien van klauwbevestiging (spreidklemmen). Afdekken met schakelwip en afdekraam.

Toepassing:
- Een relais of domotica schakelen én tegelijk een controlelamp laten oplichten.
- Eén druk gebruiken om naar twee verschillende systemen een signaal te sturen.

De pulsdrukker is uitgerust met twee aparte meldcontacten. Deze zijn uitsluitend bedoeld voor signaalstromen (niet om direct een groot vermogen te schakelen). De meldcontacten schakelen mee zodra je de knop indrukt en maken het eenvoudig om een controlelamp of een extra signaal aan te sluiten. Zo kun je in één handeling zowel het gewenste apparaat aansturen als een controlefunctie toevoegen.

Deze pulsdrukker heeft 4 aansluitingen:
- De bruine fasedraad wordt aangesloten op de klem met markering ‘L’ of ‘P’ (of met een bruine/rode kleur).
- De aansluiting ernaast is voor de schakeldraad (meestal zwart) die naar het aan te sturen systeem gaat.
- Op de 2 onderste (groen gemarkeerde) aansluitingen kan de controlelamp worden aangesloten.

Een pulsdrukker (drukcontact) geeft enkel een kort impuls om apparaten, relais of domoticasystemen aan te sturen. Voor gewone aan/uit-schakelingen, zoals verlichting, wordt een gewone schakelaar gebruikt.
